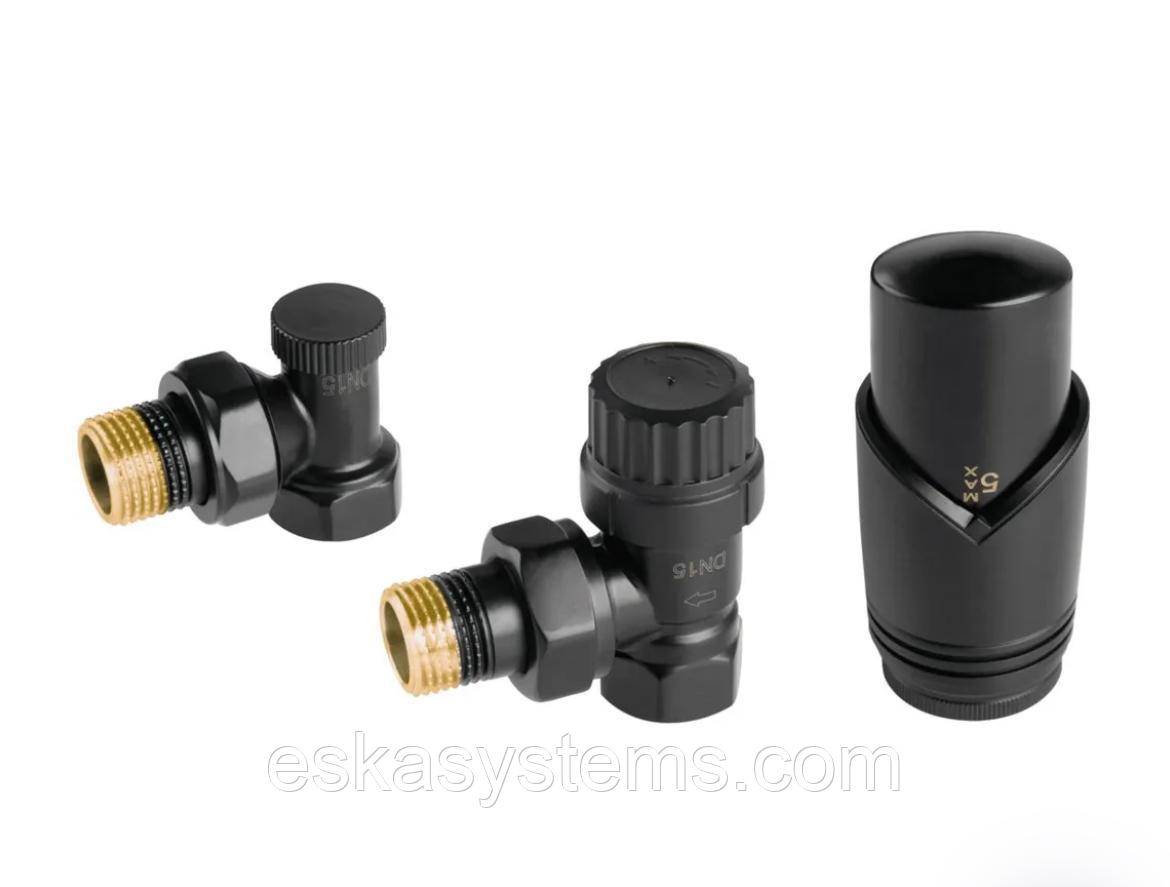

Термостатический клапан радиатора RSM б черный

Термоклапан — это вентиль температуры. Его еще называют просто термоголовкой. Эта трубопроводная арматура позволяет ручным способом или автоматически регулировать температуру теплопереносящей среды в радиаторе. Ее можно назвать балансировочным клапаном. Она представляет собой устройство небольшого размера, которое устанавливается на почти каждую батарею.

Термоклапаны позволяют постоянно не отапливать неиспользуемые помещения в частных домах, что заметно снижает расходы на обогрев жилищ. Устройства сейчас практически всегда устанавливают при монтаже теплого пола. Ведь в таких системах температура воды не должна быть выше 50 °С. Поэтому по трубопроводам подается смесь теплоносителя из подачи и обратки.

Важно! Термоклапаны используются при избыточном отоплении, но они не помогают при слабом обогреве. В такой ситуации вентили только ухудшат ситуацию.

Технические характеристики

К основным характеристикам вентиля температуры в батарее относится:

• максимальная и минимальная рабочая температура;
• рабочие давление — максимум 10 атм или 1 МПа;
• форма;

• диаметр условного прохода, влияющий на гидропотери и составляющий ½" (15 мм) или ¾" (20 мм);
• способ монтажа.

На заметку! Производители выпускают с очень даже интересным дизайном устройства регулировки температуры в радиаторе.

Материалы изготовления

Производство термоклапанов для радиаторов отопления осуществляется из следующих материалов:

• латуни;
• бронзы;
• нержавейки.

Используемые материалы отличаются прочностью, коррозионной стойкостью и долговечностью. В сантехнических магазинах большинство устройств для регулирования температуры теплоносителя в батареях квартир и частных домов изготовлены из латуни, а некоторые модели имеют никелевое или хромовое дополнительное покрытие. Рукоятки термоклапанов создают из твердого пластика.

Обратите внимание! Терморегулирующие устройства для радиаторов из чугуна и черной стали не изготавливаются. Медь тоже не используется, так как это слишком мягкий металл.

Конструкция и принцип работы

Одной частью термоклапана для батареи отопления является вентиль. Второй обязательный элемент — это термостатическая головка. В ней находится сильфон. Он представляет собой цилиндр, который заполняется теплоносителем пропорционально заданной температуре. Именно от его объема в сильфоне зависит открытие или закрытие вентильного штока, благодаря чему в батарею увеличивается или уменьшается поступление нагретой воды.

Часто радиаторы подключаются к двухтрубной системе с байпасом между подачей и обраткой. Для таких контуров и для регулировки температуры в батареях изготавливаются трехходовые клапаны. Они подключаются к трубам сразу с 3-х сторон.

При повышении температуры в помещении или подачи очень горячего теплоносителя происходит срабатывание термоголовок. Каждая из них соединена с вентильным штоком, благодаря которому начинает двигаться золотник. В результате терморегулирующая арматура работает как смесительный кран. Другими словами, она подмешивает к теплоносителю из подающего трубопровода уже остывшую воду из обратки. Поэтому батарея меньше нагревается.

Для регулировки температуры в термоклапане предусмотрена поворотная рукоятка с температурной шкалой. При установке нужного значения происходит срабатывание вентиля и изменяется нагрев радиатора.

Плюсы и минусы

Терморегулирующие клапаны для батарей позволяют:

• изменять в автоматическом режиме обогрев комнат и обеспечивать комфортные условия проживания;
• настраивать уровень нагрева радиаторов;

• уменьшать до минимума температуру в помещениях, которые не используются для постоянного пребывания людей.

Однако самым значимым достоинством терморегулирующих клапанов является возможность экономичного расхода топлива в котле. Если ими оснастить, например частный дом за городом, удастся уменьшить количество потребляемого газа или угля примерно на 20%. Когда часть помещений не используется (спальни для гостей, сантехнические узлы, помещение с бильярдным столом, зал с тренажерами или для просмотра кинофильмов), тогда экономия топлива становится еще больше.

На заметку! Отключенное отопление в одном помещении не станет причиной остывания всего дома. Если в комнате будут закрыты двери, тогда в ней температура снизится максимум до +10 °С.

Даже при профессиональном расчете и монтаже отопительной системы невозможно обеспечить на 100% идеальный нагрев всех комнат. Неравномерный обогрев помещений компенсируется тоже с помощью установки терморегулирующих клапанов на батареи.

Часто терморегулятор для радиатора используется в ванной. Он монтируется для увеличения обогрева батареи и повышения температуры в помещении непосредственно перед принятием ванны или душа. Его часто устанавливают, чтобы дети могли купаться при более комфортных условиях. Если же помещение не используется, температура в нем поддерживается около 20 °С.

В более сложных отопительных системах, к которым относится «умный дом», обогрев программируется на автоматическое поддержание температуры. Она снижается, когда взрослые и дети уходят из жилища, например, в учебные заведения и на работу. Температура же повышается в доме только к возвращению членов семьи. Обычно это происходит к вечеру.

К минусу терморегулятора относится немного более сложная установка всей отопительной системы. В ней повышается гидравлическое сопротивление и возрастает количество резьбовых соединений, которые могут стать местами утечки теплоносителя.

Терморегулирующие вентили также приходится обслуживать. Ведь периодически они засоряются. Это зависит от качества теплоносителя. Прочистку терморегуляторов для батареи в частном доме обычно выполняют только раз в несколько лет, а их обслуживание в квартире осуществляется каждый год.

Разновидности

Термоклапаны для батарей классифицируются:

1. В зависимости от отопительной системы. Изготавливаются клапаны для одно- и двухтрубных тепловых контуров дома. Если присутствуют байпасы перед батареями, тогда используются 3-х ходовые клапаны, а во всех других случаях устанавливаются двухходовые вентили.
2. По способу монтажа. Выпускается арматура угловой, прямой, право- и левосторонней установки. Ее способ монтажа учитывают, когда еще проектируется отопительная система.
3. В зависимости от температуры среды в цилиндре-сильфоне термостатической головки.

На классификацию терморегулирующих клапанов на отопительных радиаторах влияет способ управления горячей водой. Этот вид вентилей выбирают в зависимости от требуемой температуры в комнатах.

Ручные устройства

Эта разновидность клапанов представляет собой самые простые, но в то же время одни из надежных вентилей. Они стоят дешевле устройств с другими способами управления. Рукоятка арматуры крутится вручную. Другими словами, перекрытие или открытие условного прохода термоклапанов выполняется физической силой. По этой причине постоянно приходится контролировать регулировку.

Электронные устройства

Этот вид вентилей относится к самым прогрессивным моделям. Они позволяют устанавливать требуемую температуру в разное время дня и недели. Их работа осуществляется от батареек, а управление — микропроцессором.

На заметку! Именно электронные термоклапаны для отопительных батарей используются при устройстве обогревающих систем в «умном доме». Однако они продаются по не маленькой цене.
